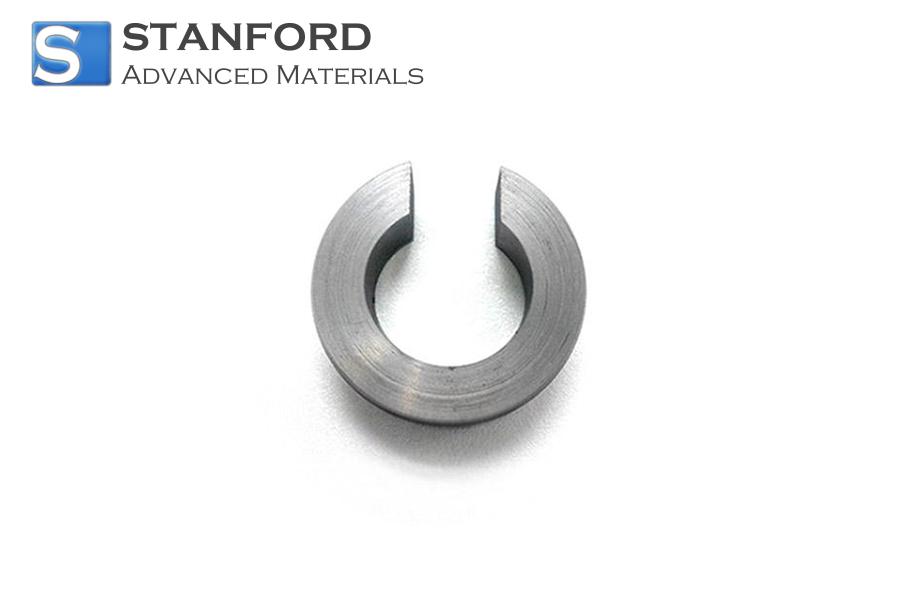

アモルファスカットコアの説明
アモルファスカットコアは、高飽和磁気誘導、低損失、優れた安定性を特徴としています。アモルファスコアはアモルファスFe基合金から作られています。コアの体積が減少します。それは優秀な反バイアス流れの能力を持っています。55~130℃の長時間使用も可能です。
アモルファスカットコア仕様
飽和誘導
|
1.56T
|
キュリー温度
|
410℃
|
結晶化温度
|
550℃
|
飽和磁歪
|
27´10-6
|
硬度Hv
|
960kg/mm2
|
密度
|
7.18g/cm3
|
抵抗率
|
130mW-cm
|
コアサイズ

コア寸法(mm)
|
完成コア(mm)
|
ル
|
Ae
|
外径
|
内径
|
HT
|
OD
|
ID
|
HT
|
(cm)
|
(cm2)
|
9
|
6
|
4
|
10
|
4.9
|
6.6
|
2.4
|
0.04
|
9.8
|
6.5
|
4.5
|
12
|
4.6
|
6.5
|
2.4
|
0.07
|
12
|
8.5
|
5
|
13
|
6.8
|
7.1
|
3.22
|
0.07
|
19
|
11
|
5
|
19
|
9
|
9
|
4.7
|
0.13
|
20
|
12
|
5
|
21
|
10
|
9
|
5.03
|
0.14
|
22
|
14
|
5
|
23
|
11
|
7.1
|
5.7
|
0.13
|
26
|
16
|
5
|
31
|
14
|
9.9
|
6.6
|
0.16
|
*その他のサイズもご相談ください。
アモルファスカットコア用途
- 太陽光発電インバータ、風力発電インバータ用
- 高周波スーパースイッチング電源のフィルタリアクトル
- スイッチング電源のトランスコア
- UPS電源の主要トランス
アモルファスカットコアの 梱包
当社のアモルファスカットコアは 、製品の品質を元の状態で維持するために、保管中および輸送中に慎重に取り扱われます。
